他社キットにもほぼほぼ使える感じなので…。

 Maxモデル スイテ37000、マイネ37130、マイネフ37230の3両につきまして。

仕切り板、内装シールを除いた３Dパーツのみで構成されたインテリアキットを販売することにしました。各種4,500円と、お求めやすい価格になっております。この機会にぜひご検討ください。

また、３Dパーツのみということなので、1/80サイズに加えて、1/87サイズの販売することにいたしました。この機会にいかがでしょうか？

Maxモデル戦前客車等 インテリアキットの互換性

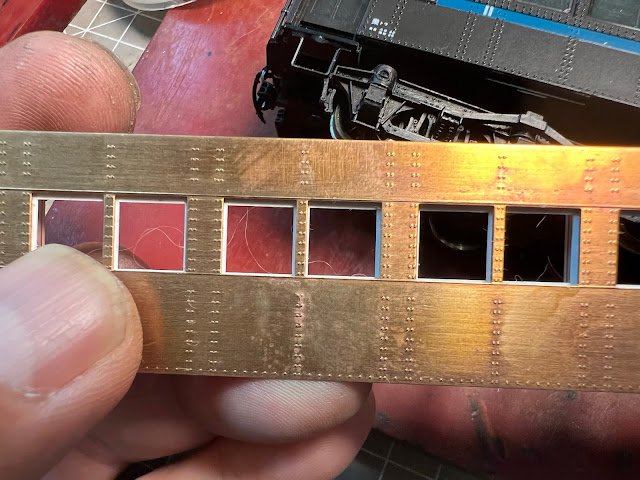

すでに販売している Maxモデル戦前客車用インテリアキット、Adachi製作所のマロネ30750が手元にあるので比べてみました。

窓割は当然同じなのですが、デッキ扉間の寸法は全く同一。高さはMaxモデルには雨どいがついているので図っていません。問題の窓位置ですが、個々の窓の大きさ、窓と窓の間にコンマ数ミリほどの差があり、端に行くほどずれてゆきますが、それでも1ミリ程度でした。

マロネ30750はツーリスト寝台なので、寝台一つが窓割2つ分になりますので、この誤差が重要になります。

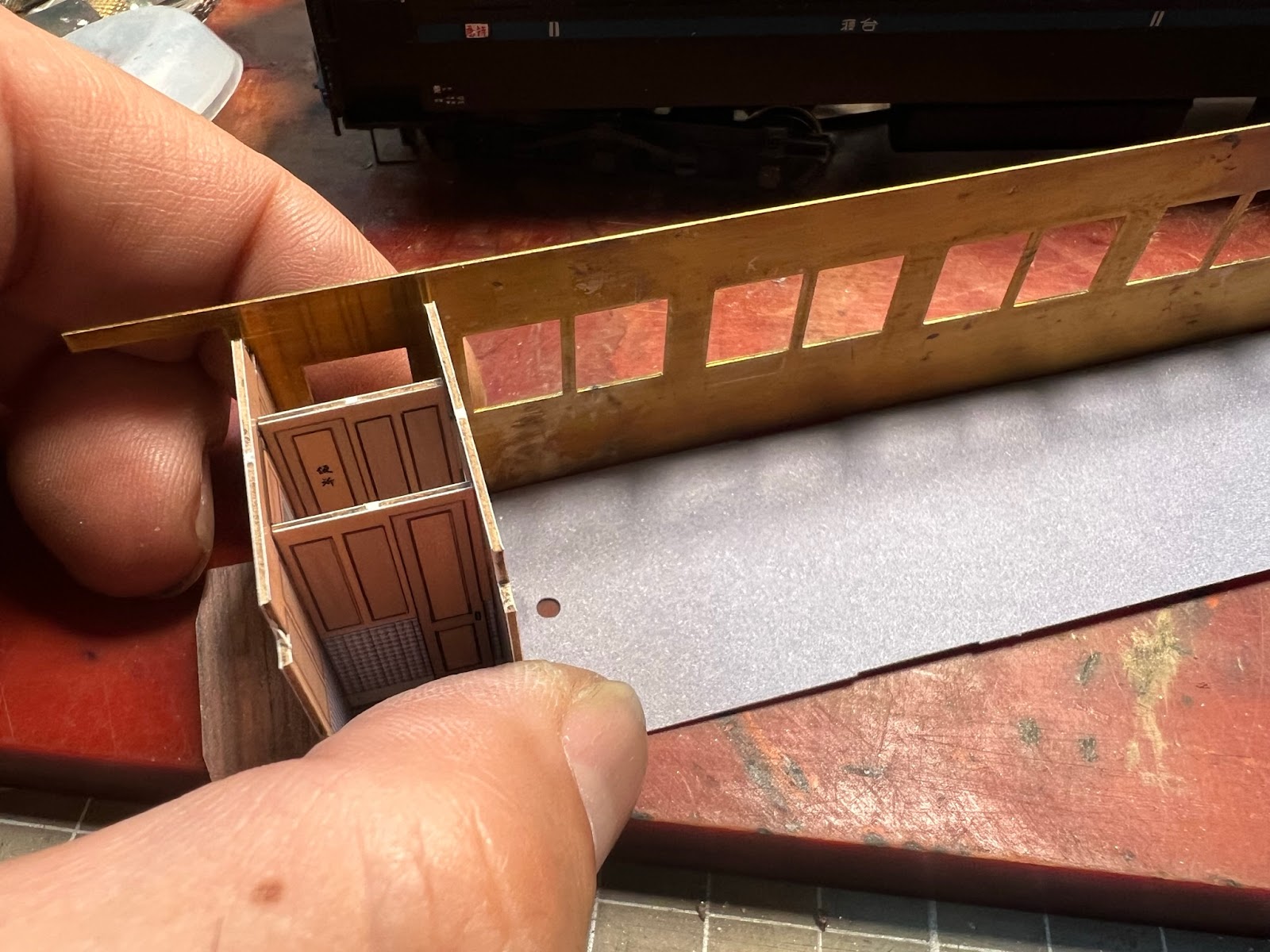

幅はというと、使えるレベルでしょう。アダチのキットはこのエッチングパーツに窓枠のパーツを裏から半田付け、さらにその上に窓セルな訳ですから、片側だけでも1㎜は厚みが出ます。

ということで、仕切り板は流用可能。車体内側のシールは流用不可。３Dインテリアパーツに関しては流用可能ということが解りました。

スイテ37000、マイネ37130、マイネフ37230に付属している３Dパーツ、３Dプリントのインテリアパーツを分配販売知ることにしました。よろしくお願いいたします。それぞれトイレ、洗面、給仕室、車掌室のパーツも付属します。

（スロ30750は既に2等リクライニング座席として分配中です）

Maxモデル マイネ37530用 インテリアキット（撮影用試作品の制作過程）その①

Maxモデル マイネ37530用 インテリアキット

作ったものが製品として仕上げることができるかというテストはうまくいきました。

次は、組み立て説明書に使う写真の撮影と、ショップ用の写真を撮るための制作に入りました。

出来上がったシールを印刷して、カットに入ります。今回のシートは化粧室に鏡の表現があり、切り抜く部分の表現と同じなのでややこしいですが、化粧室の鏡は切り抜かないでください。

車体内側のシール、妻板のシールにある窓を切り抜きます。今回のキットは他のものと異なり、車体内側シールにも、差し込みのスリットがあるので、切り抜くのは今期がいりますが、コツコツ頑張って切り抜きましょう。

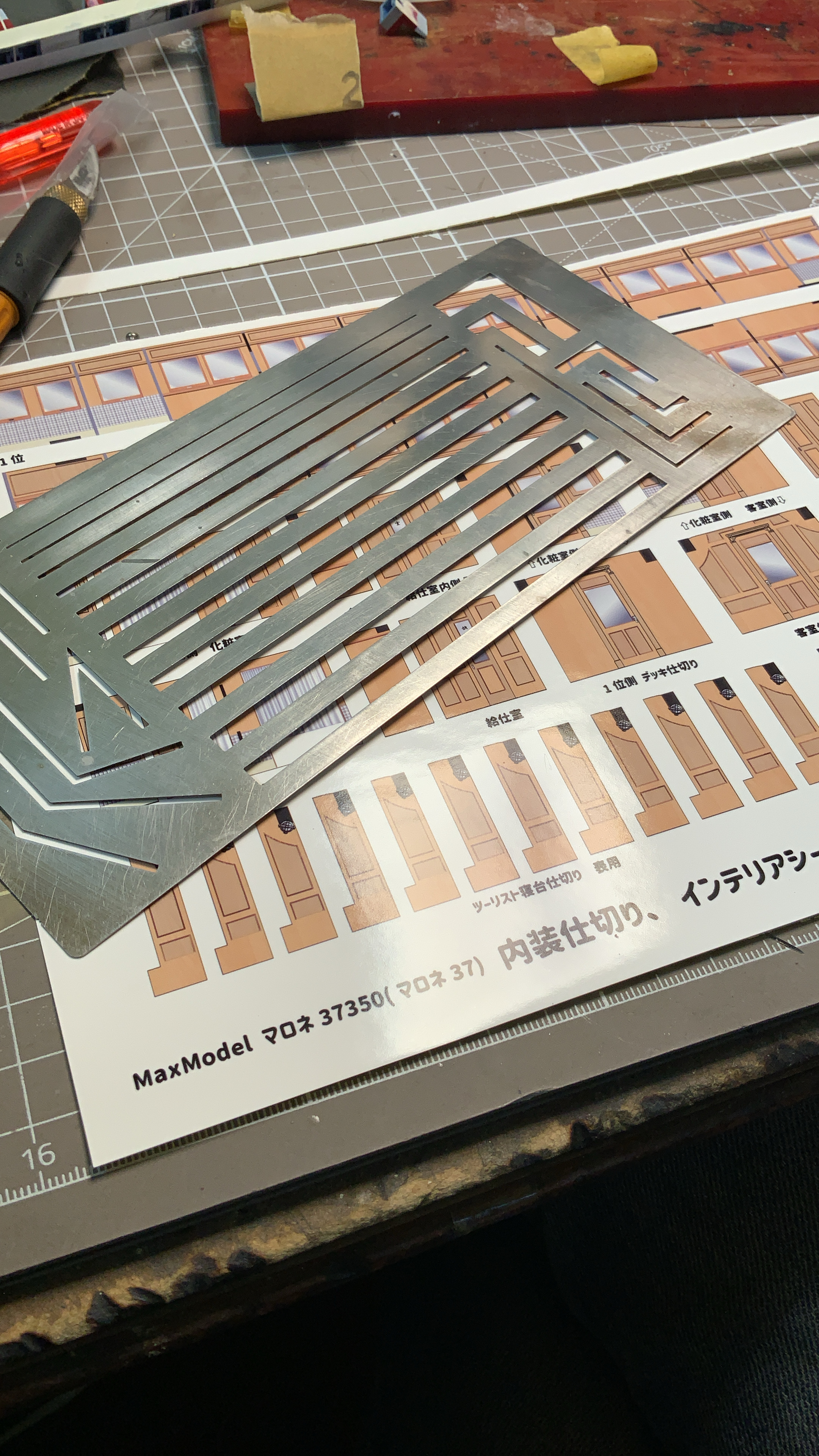

次の写真はマロネ３7350用のレーザーカット台紙です。上二つが車体内側用の台紙です。スリットが入っているのがわかると思います。その他は他のキットと同様ですが、妻面の意匠で小嫡子たくない部分があったため、今回の妻板は少し高めになっています。

私の場合、シールは一気にすべて切り抜いてから、貼り付け作業を一気に行っています。

どの部分のシールも同じような作業ですが、車体内側のシールはずれちゃうと見栄えがガタっと落ちてしまうので、慎重に貼りこみます。私の場合、剥離紙の下部分を1/3ほど切り取り、仮止めができるようにしています。

車体内側のスリットの意味はというと。。

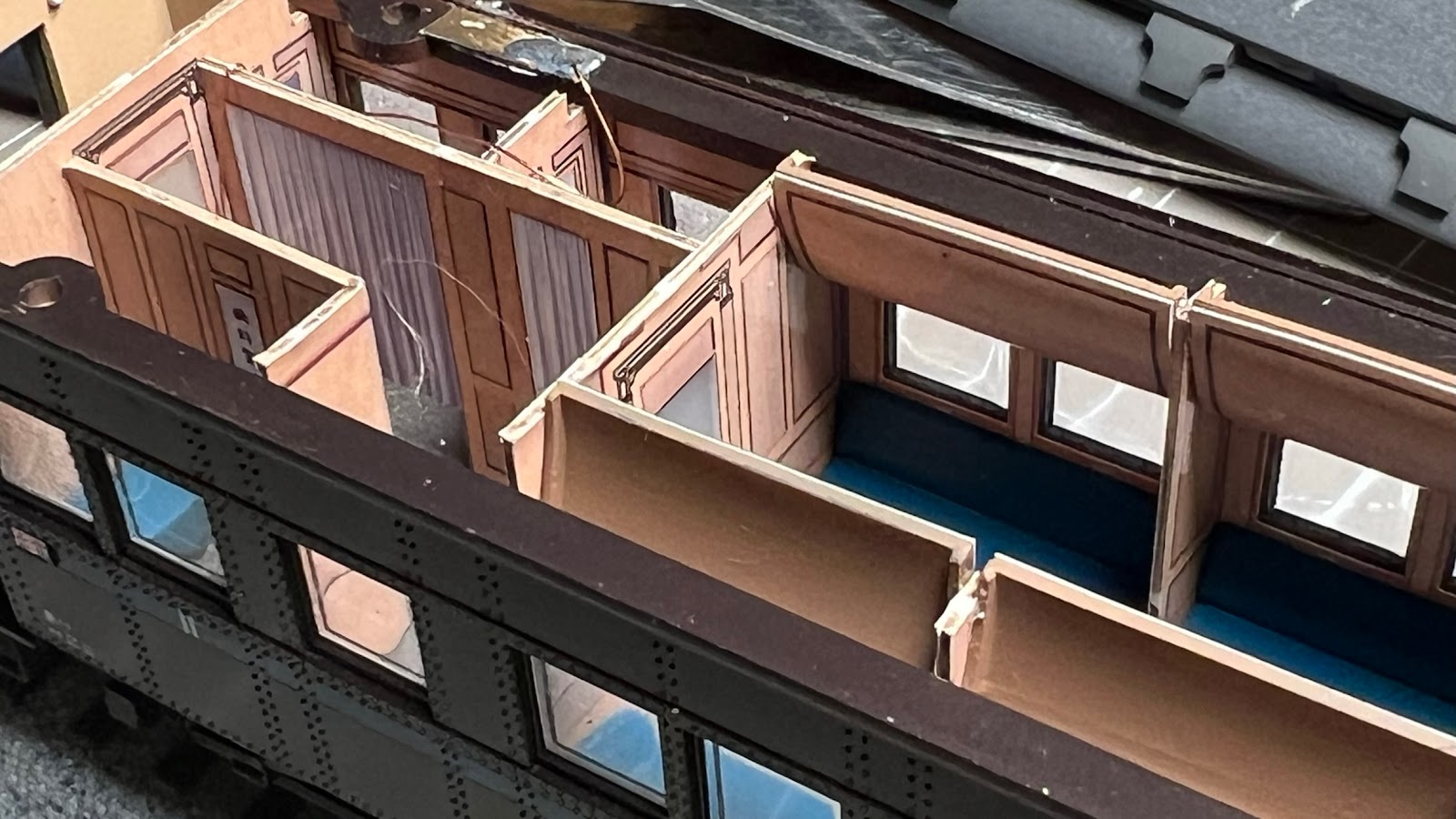

こういうことですね。各寝台の仕切り板がここに入るんです。

差し込んで、裏から高浸透性の瞬間接着剤で固定します。

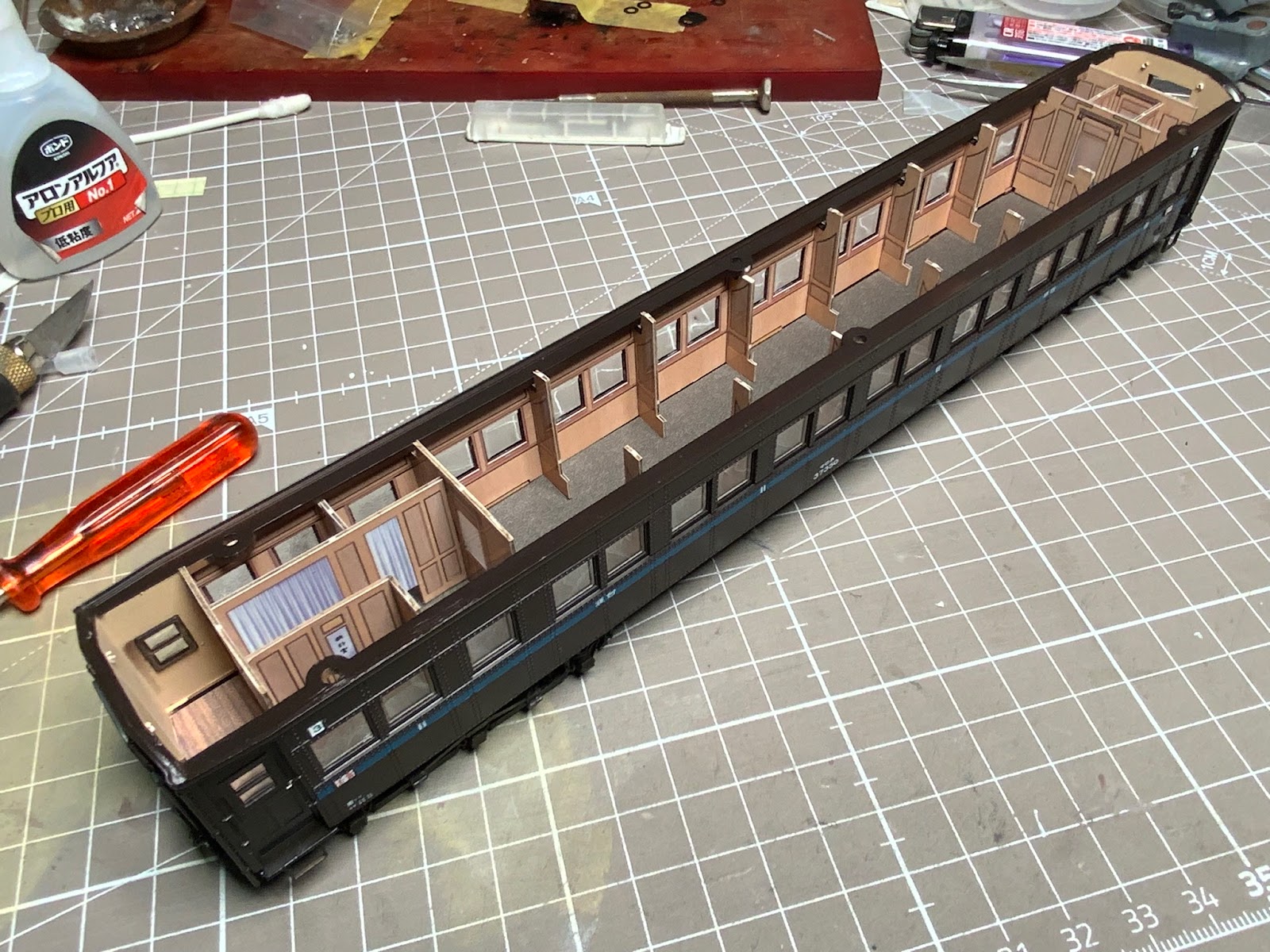

全て取り付けが終わるとこんな感じになります。

本日はここまで。とします。お楽しみに！

#鉄道模型 ＃HOゲージ ＃Maxモデル ＃インテリア

Maxモデル マイネ37530用 インテリアキットの開発状況

 Maxモデル マイネ37530用 インテリアキット

予定価格8,000円

現在はMaxモデルのマロネ37530のインテリアキットを開発しています。

今まで発売した一等寝台は個室寝台でしたが、今回はツーリスト寝台と言って、2人掛けに区分したロングシートっていう感じです。上段は「舟形寝台」で、近代で言うと20系寝台車や581系寝台車に見られたものの原型です。

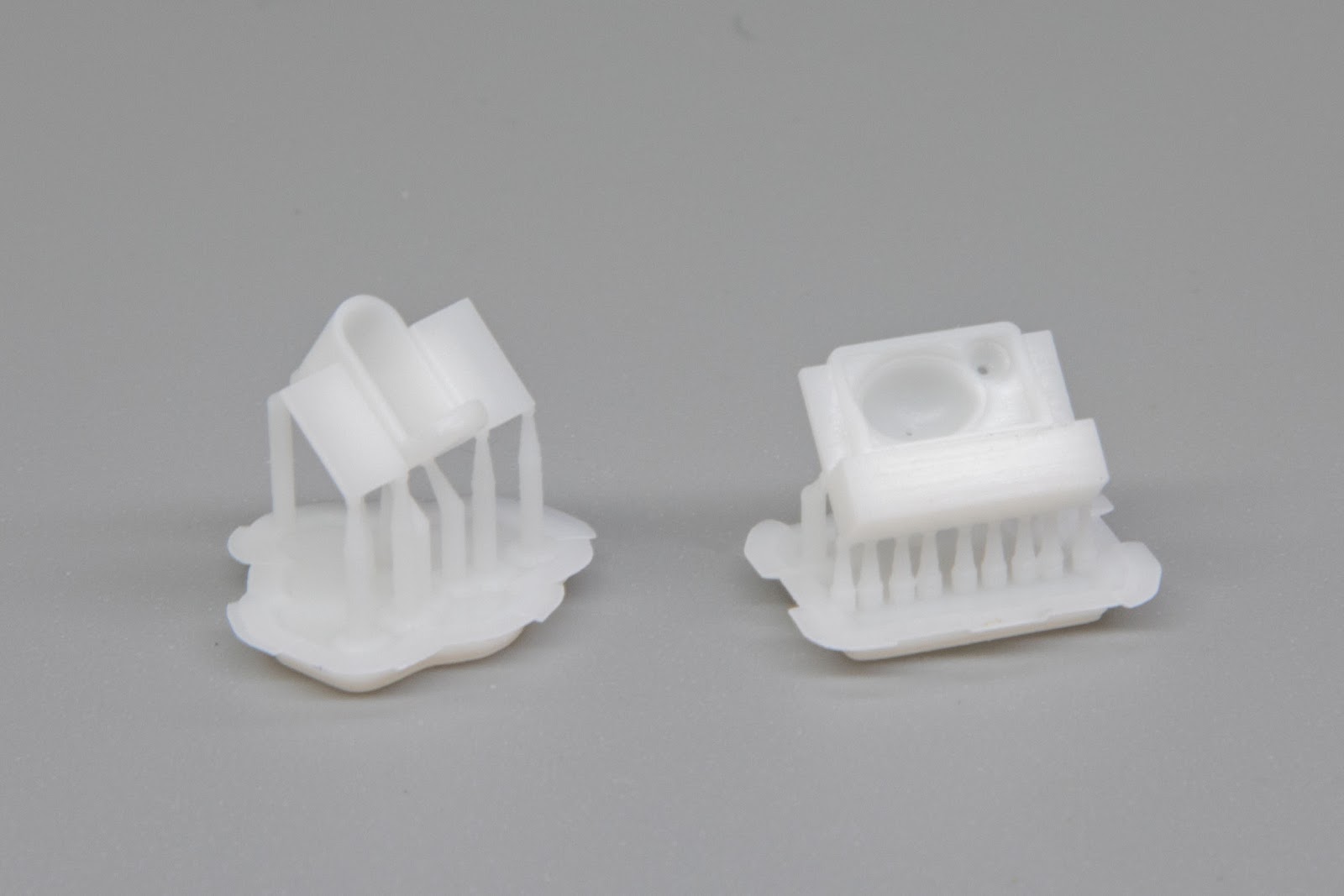

洗面台は四角いものと、コーナーに設置されたものの2種類があって、コーナーに設置された洗面台は今回新しく図面から起こしました。

新しく図面から起こした洗面台

ツーリスト寝台も新たに制作しています。

ツーリスト寝台

各区分の仕切りは車体内側のインテリアシールに差し込んで固定できるようレーザーカット台紙にもスリットを設けています。

各座席の仕切り板の状態

そして目玉は舟形寝台です。これも新たに図面から起こして制作しています。

ツーリスト寝台の「昼モード」と「夜モード」の違いは背刷りが壁側に畳まれるのと、座席が10センチほど前に出ます。模型的には1㎜あるかないか。なので、舟形寝台は収納された状態にも、おろした状態にも出来るようにしています。

舟形寝台

舟形寝台を格納した状態

化粧室のカーテンもリアルに表現

室内灯を点灯した状態

このキットに含まれるもの（予定）

シート類

　①組み立て説明書

　②仕切り板シール ｘ １

　③レーザーカット仕切り板ベース　ｘ　１

　④レーザーカットの床板 x 1シート

３Ｄプリントパーツ

　①ツーリスト寝台 ｘ 14

　②舟形寝台 ｘ 14

　③コーナー用洗面台 ｘ ２

　④一般形洗面台 ｘ １

　⑤給仕室座席 ｘ １

　⑥トイレ ｘ ２

　⑦喫煙席 ｘ １

の予定となっています。発売時期は未定ですが、間もなくです。お楽しみに！

#鉄道模型 #ＨＯゲージ

Maxモデル スイテ37000用 インテリアキットのご紹介

 Maxモデル スイテ37000用 インテリアキット

7,000円

スイテ37000

とにかく、分らんかったことが多すぎて製品化がなかなか進みませんでした。

まず内装の意匠が展望室の一部のみしか写真がなく、サロンの座席や内装の意匠、固定座席の意匠など。

はっきりとわかっている事は、室内照明用のライトカバーの意匠、展望室、サロン壁にある飾り照明の意匠、展望室のソファー。。これくらい。

他のキットも同じですが、壁の色が全く分かりません。判っているのは「この車両の展望室は白木屋式と呼ばれた洋風デザイン」という言葉だけ。白木屋って何？

現在目で確認できるものは大宮の鉄道博物館にある「マイテ39」とは兄弟車なんですが、内装が全く異なりますので参考になりません。

あとは京都鉄道博物館の「マイテ49」。スイテ37000の8年後に製造されています。いろいろ改造はされていますが、内装の意匠は原型と言ってよいほど。非常に参考になりますが。。

製造されてから、内装は幾度となく塗り重ねられているだろうし、当時は車内で喫煙もできたので、たばこのヤニの色もあるだろうし。あの赤茶色「飴色？」は製造当時のままなんだろうかという疑問も沸きます。

話は戻って、「白木屋式と呼ばれた洋風デザイン」。白木屋をググっても、内装のデザインは判りません。じゃ、基本に戻って、車両史へん纂会さんから出ている資料には「白木ワニス塗り」とあります。ワニスとは、今のラッカー系塗料のクリアーが少し黄色くなった感じの色です。

そういういきさつでこの内装色にしています。決して「適当」ではありません。「飴色」も作りましたが、模型的には「？」な部分もあってこっちにしています。（意見は個人的見解です）

ではこの「スイテ37000用インテリアキット」の特徴紹介します。

３Dパーツ達です。

奥左は展望室にある本棚です。その右はサロン室にあるカウンターです。

手前左は展望室のソファー（2人掛け）、同じく展望室のソファー（1人掛け）。

その右がこのキットの2つ目の目玉、「サロンの回転座席」です。

白いのはトイレと洗面。このほかに給仕室の椅子など含まれます。

３Dパーツ

インテリアシールに関しては、他のシリーズと同様、レーザーカットした仕切り台座にシールを貼るという形式。展望室の窓パーツはとても目立つので、このシールを貼ることでわからなくなります。

インテリアシール類

室内灯を入れたらこんな感じです。

商品に含まれるもの

シート類

　①組み立て説明書

　②仕切り板シール ｘ １

　③レーザーカット仕切り板ベース　ｘ　１

　④レーザーカットの床板 x 1シート

３Ｄプリントパーツ

　⑤展望室ソファー ｘ　10脚（1人掛け　ｘ　9脚、二人掛け ｘ 1脚

　⑥サロン室の回転いす ｘ　9脚

　⑦4人コンパートメント室用いす　ｘ　４脚（右2脚、左2脚）

　⑧給仕室用椅子 ｘ　1脚

　⑨車掌室用椅子　ｘ　1脚

　⑩トイレ　ｘ　１器

　⑪洗面台　ｘ　１器

#鉄道模型 #HOゲージ

Maxモデルのマイネ37130、マイネフ37230用 インテリアキットのご紹介

Maxモデル マイネ37130、マイネフ37230用 インテリアキット

各8,000円

マイネ37130

マイネフ37230



マイネ37130に含まれる３Dパーツ
写真にトイレ、洗面が写っていますが製品では白樹脂となります
マイネフ37230には特別室用パーツは含まれません。

トイレと洗面パーツ

仕切り板下板とインテリアシール、床板シート
写真はマイネフ37230用

マイネ37130

マイネフ37230

Maxモデル製プラキット 1等寝台マイネ37130（マイネ38、冷房改造されたマロネ49）、マイネフ37230用のインテリアキットです。

MaxModelキット特有の窓パーツが車内に見えないよう、インテリアシールに当工房独自の工夫をしています。

また、各個室に設置されている簡易洗面台も忠実に再現。トイレ、洗面は白樹脂にて制作しているため、塗装の手間を省けます。

各仕切り板はレーザーカットされた床台紙にはめ込んで作成するように工夫しています。床台紙は緑、濃い緑、グレー、木目の４種類入っています。

1等寝台の気品と品格を損ねないよう、個室寝台の洗面台やトイレに至るまで、できるだけ忠実に再現しています。

マイネ37130には貴賓室用のパーツ（貴賓室用寝台、ソファー、テーブル、貴賓室用洗面台、トイレ）が含まれています。

商品に含まれるもの

シート類

　①組み立て説明書

　②内装シール

　③レーザーカット内装仕切り板（シール台座）

　④レーザーカット床台紙

３Ｄプリントパーツ

　⑤一般個室用寝台 ｘ ７（マイネフ37230は8個）

　⑥貴賓室用寝台 ｘ ２　（マイネフ37230には付属しません）

　⑦喫煙室用座席 ｘ １

　⑧一般個室用洗面台 ｘ ５（マイネフ37230は8個）

　⑨便器 ｘ ２

　⑩洗面台 ｘ １

　⑪貴賓室用洗面台 ｘ １（マイネフ37230には付属しません）

　⑫貴賓室用テーブル ｘ １（マイネフ37230には付属しません）

#鉄道模型 #HOゲージ

Maxモデルのスロ30750用 インテリアキットのご紹介

Maxモデル　スロ30750用　インテリアキット

１両分 7,500円

このキットのイチバンは

MaxModelキット特有の窓パーツが車内に見えないよう、インテリアシールに当工房独自の工夫をしている所です。

座席は固定座席、リクライニング座席とも忠実に再現しております。モケット、手すり+台座の２ピース構造とすることで、マスキングの手間が省け、綺麗に塗装できます。

また、トイレ、洗面は白樹脂にて制作しているため、塗装の手間を省けます。

各仕切り板はレーザーカットされた床台紙にはめ込んで作成するように工夫しています。床台紙は緑、濃い緑、グレー、木目の４種類入っています。

トイレと洗面台

左は客室端にある固定座席、右はリクライニングシート

仕切り板下板にインテリアシール、床板シートと説明書

商品に含まれるもの

シート類

　①組み立て説明書

　②仕切り板シール ｘ １

　③レーザーカット仕切り板ベース　ｘ　１

　④レーザーカットの床板 x 1シート

３Ｄプリントパーツ

　⑤２等リクライニング座席 ｘ　右18脚 左18脚（左右とも５脚分は予備）

　⑥２等固定座席ｘ　右2脚 左2脚

　⑦給仕室用椅子 ｘ　1脚

　⑧トイレ　ｘ　１器

　⑨洗面台　ｘ　2器

#鉄道模型 #HOゲージ

Maxモデルのインテリアキットのご紹介です

Maxモデルのインテリアキットの販売を始めました。

Maxモデルのインテリアキットの一番の特徴は車体の内側に取り付けるインテリアシールにあります。下の写真は設計当初の写真です。

設計当初は窓パーツを逃げるようなシールを作成していましたが、寸法上色々不都合があって、悩んでいたのですが、窓パーツと同じ厚みの下板をかませることで解決しました。

下の写真が解決後の試作品です。写真はマイネ37130です。マイネ37130には各個室に簡易洗面台が備え付けられているのですが、上の写真だと実寸道理ではうまく組めないんです。窓パーツが丸見えで見た目も悪いですし。

車体内側にパチッと入る下板をレーザーカットで作成したことで、昇降窓の表現ができるようになったうえ、色々なものが実寸通り設計できるようになりました。

写真はスイテ37000の内装シール類ですが、一番手前に写っているのがレーザーカットした仕切り板の下板です。車体内側のシール台座の寸法がかなりシビアで苦労しています。

Maxモデルのインテリアキットには印刷された床板シートを付属しています。

床板シートにはレーザーカットでスリットが切ってあり、そのスリットに仕切り板をはめ込む形にしています。床板シートは柄違いを４種類添付しています。写真はスイテ37000なので、展望室とサロンの床色は判っているため４種類ともアイボリー色なのですが、その他の部分に関しては資料がなく、考えられる４種類が印刷されています。

次はそれぞれについての詳細情報です。お楽しみに。。
